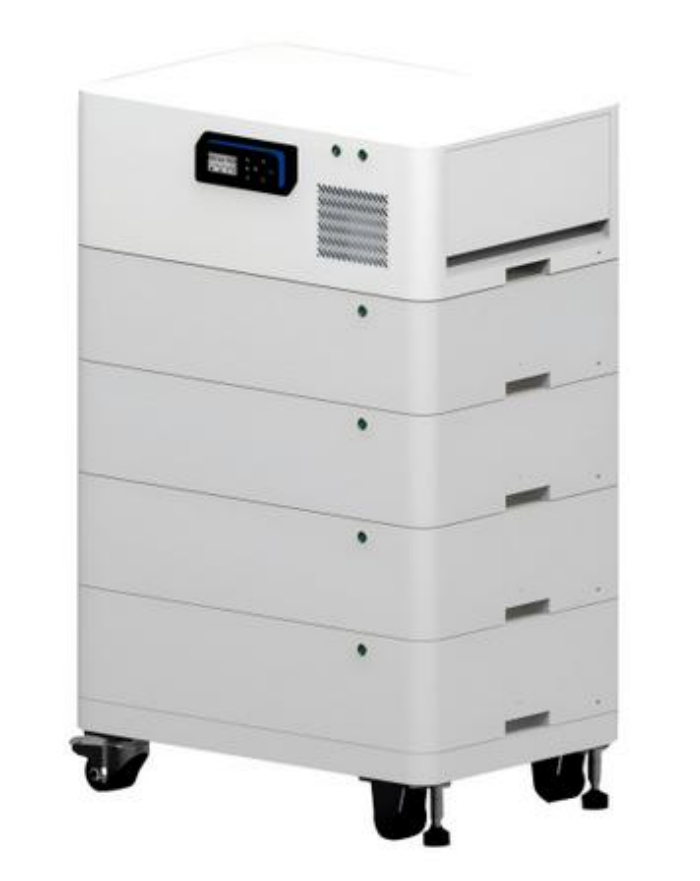

Energieopslagkasten voor woningen worden compacter, modulairer en eenvoudiger te installeren. Bij stapelbare batterijsystemen moet de hardware onder de kast echter nog steeds een relatief hoog apparaatgewicht kunnen opvangen binnen een beperkte installatieruimte.
Dit creëert een specifieke castervereiste. Het zwenkwiel moet passen in de bodemstructuur van de kast, voldoende draagvermogen bieden en ervoor zorgen dat de apparatuur indien nodig kan worden verplaatst zonder de kast onnodig hoog te maken.
Voor fabrikanten die stapelbare kasten voor energieopslagbatterijen voor woningen ontwikkelen, kunnen zwaar uitgevoerde nivelleerwielen een praktische hardware-optie zijn, omdat het zwenkwiel en het verstelbare ondersteuningsmechanisme in één geheel zijn geïntegreerd.
Een zwenkwiel dat onder een energieopslagkast wordt gebruikt, is niet zomaar een klein wieltje dat aan de behuizing is bevestigd.
De kast kan meerdere batterijmodules, elektrische componenten, koelsystemen en beschermende structuren bevatten. Naarmate het systeem zwaarder wordt, moet het zwenkwiel binnen de beschikbare montageruimte werken en tegelijkertijd voldoende mechanische sterkte behouden.
Voor stapelbare kastontwerpen zijn verschillende kenmerken bijzonder relevant:
· Voldoende draagvermogen voor de complete kast
· Compacte montageafmetingen
· Geschikte totale zwenkwielhoogte
· Geschikt wielmateriaal voor de installatievloer
· Betrouwbare draaibeweging wanneer de kast wordt verplaatst
· Verstelbare steun voor stationaire installatie
· Montageplaten en gatenpatronen compatibel met het kastframe
De juiste configuratie hangt daarom af van het kastontwerp en niet simpelweg van het kiezen van het grootste beschikbare zwenkwiel.
Voor huishoudelijke energieopslagapparatuur past één wielmaat niet noodzakelijkerwijs in elke kast.
Verschillende batterijcapaciteiten, kastafmetingen en bodemframeconstructies kunnen resulteren in aanzienlijk verschillende belastingsvereisten. CMCL biedt twee hoofdconfiguraties met nivelleerwielen die voor deze toepassingen in aanmerking kunnen komen.

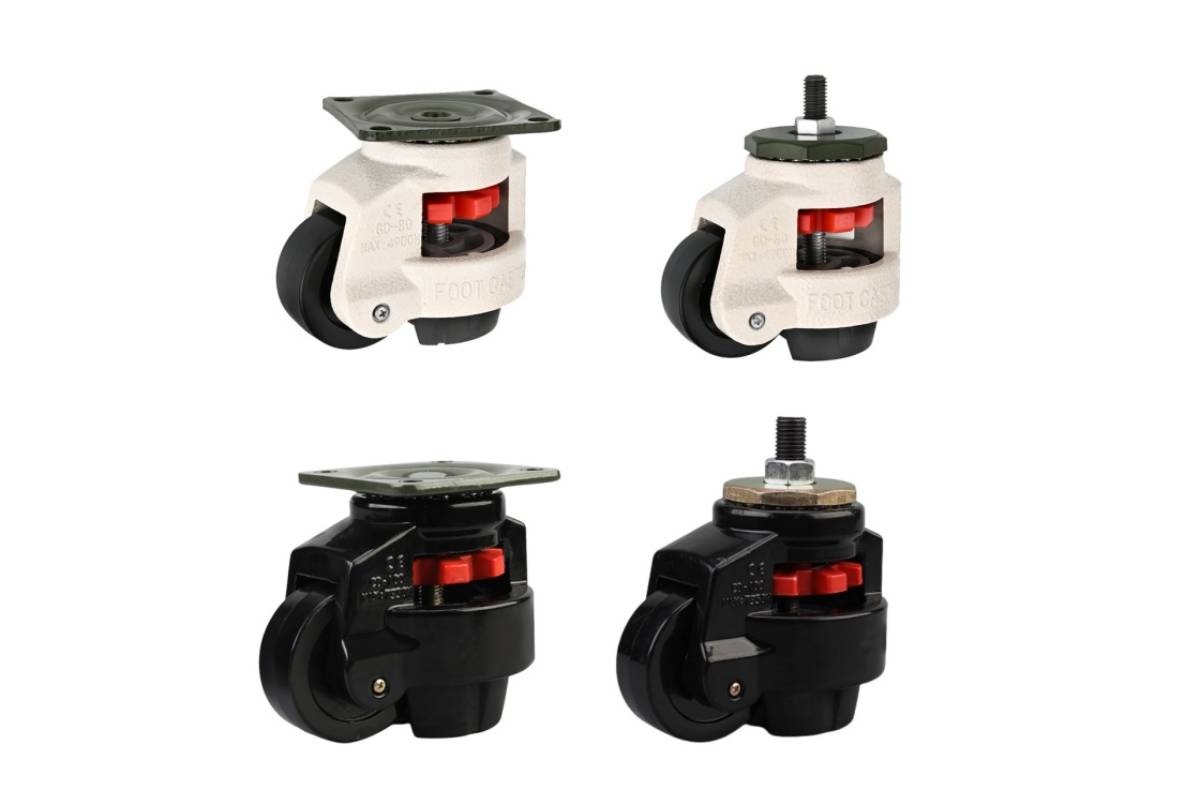

DeVerstelbare nivellerende zwenkwielenserie is ontworpen voor toepassingen die een breder scala aan laadvermogens vereisen.
Modellen variëren van 40F tot 150F, met een nominaal draagvermogen van ongeveer 50 kg tot 1.500 kg per zwenkwiel, afhankelijk van het specifieke model.
Het zwenkwiel maakt gebruik van een koolstofstalen beugel en een Nylon 6-wiel, met gegalvaniseerde en gepoedercoate oppervlaktebehandelingen beschikbaar voor verschillende toepassingsvereisten.
Een groot voordeel van de serie verstelbare zwenkwielen is het scala aan beschikbare maten en montageconfiguraties. Afhankelijk van het onderframe van de kast kunnen verschillende montageplaten en gatenpatronen worden geselecteerd.
Dit maakt de serie geschikt voor fabrikanten die verschillende kastformaten ontwikkelen binnen dezelfde productfamilie voor energieopslag.
Een relatief compacte kast kan bijvoorbeeld een zwenkwiel met een lagere capaciteit en een kleiner montageoppervlak vereisen, terwijl een kast met meerdere batterijmodules mogelijk een configuratie met een hogere capaciteit vereist.
In plaats van de hele kaststructuur te veranderen, kunnen fabrikanten een zwenkwielspecificatie selecteren die voldoet aan de werkelijke mechanische eisen.

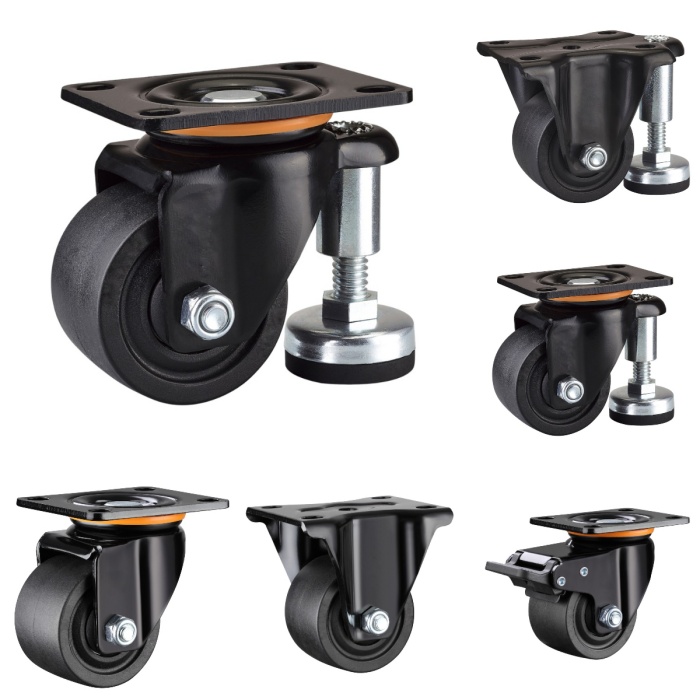

Niet elke residentiële batterijkast heeft een groot industrieel zwenkwiel nodig.
Voor kasten waar de installatieruimte beperkt is, kan een compact, zwaar uitgevoerd nivelleerwiel geschikter zijn.
De tweede serie is verkrijgbaar in:
· 2 inch
· 2,5 inch
· 3 inch
· 4 inch
Het nominale vermogen bedraagt ongeveer 300–700 kg per zwenkwiel, afhankelijk van het model en de configuratie.
De relatief compacte structuur helpt fabrikanten een kastontwerp met een lager profiel te behouden en toch een aanzienlijk laadvermogen te bieden.
Deze zwenkwielen kunnen worden overwogen voor energieopslagkasten binnenshuis die zijn geïnstalleerd in ruimtes zoals:
· Residentiële bijkeukens
· Garages
· Uitrustingsruimten
· Binnenserviceruimtes
· Kleine commerciële energieopslagruimten
Het uiteindelijke wielmateriaal en de configuratie moeten worden gekozen op basis van het vloeroppervlak en de verwachte bewegingsfrequentie.
Een ontwerpoverweging voor fabrikanten van batterijkasten is de beschikbare ruimte onder de behuizing.
Het gebruik van een conventioneel zwenkwiel samen met een onafhankelijke stelvoet vereist extra montageposities en componenten. Een geïntegreerd nivelleerwiel combineert de rol- en ondersteuningsfuncties in één geheel.
Dit kan verschillende praktische voordelen bieden tijdens de kastontwikkeling:
Het zwenkwiel en het ondersteuningsmechanisme zijn gecombineerd, waardoor het aantal afzonderlijke hardwareonderdelen onder de kast wordt verminderd.
Eén enkel montagepunt kan zowel mobiliteit als stationaire ondersteuning bieden, afhankelijk van de gekozen configuratie.
De kast kan tijdens installatie of onderhoud worden verplaatst zonder de ondersteunende hardware te verwijderen.
Een compacte configuratie met zwenkwielen kan fabrikanten helpen bij het beheren van de beschikbare ruimte onder een energieopslagbehuizing voor woningen.
Voor OEM-projecten kunnen deze details belangrijk zijn omdat het zwenkwiel deel uitmaakt van het mechanische ontwerp en geen accessoire is dat wordt toegevoegd nadat de kast al is voltooid.
De uiteindelijke keuze moet gebaseerd zijn op het werkelijke gewicht van de kast, het aantal zwenkwielen, de montagestructuur, de hoogte van de kast en de staat van de vloer.
Fabrikanten moeten ook overwegen hoe de belasting wordt verdeeld wanneer de kast wordt verplaatst. Statisch draagvermogen alleen beschrijft niet elke situatie die zich voordoet tijdens installatie of herpositionering.
Voor OEM- en ODM-projecten zou de selectie van zwenkwielen idealiter moeten beginnen terwijl het kastframe nog wordt ontworpen.
De volgende afmetingen moeten vóór productie worden bevestigd:
1. Beschikbare montageruimte
2. Afmetingen montageplaat
3. Gatafstand
4. Vereiste zwenkwielhoogte
5. Totaal kastgewicht
6. Verwachte wielbelasting
7. Vloeroppervlak
8. Vereiste bewegingsfrequentie
9. Vrije ruimte onder de kast
10. Gewenste stationaire steunhoogte
Door deze parameters aan de zwenkwielfabrikant te verstrekken, kan de zwenkwielconfiguratie worden geëvalueerd voordat de kast in massaproductie gaat.
Dit is met name handig voor stapelbare batterijkasten, omdat een verandering in de hoogte van de zwenkwielen de totale kasthoogte kan beïnvloeden, terwijl een verandering in de montagepositie aanpassingen aan het onderframe kan vereisen.
De beste caster voor een stapelbare energieopslagbatterijkast voor thuisgebruik is niet noodzakelijkerwijs het model met de grootste of hoogste capaciteit.
Een betere aanpak is om het zwenkwiel af te stemmen op het gewicht van de kast, de montagestructuur, de beschikbare ruimte, de vereiste hoogte, de wieldiameter en de installatieomgeving.
Voor lichtere kasten of kasten met beperkte ruimte, compact van 2 inch tot 4 inchLaag profiel zwenkwielen kan een geschikt evenwicht bieden tussen grootte en laadvermogen. Voor zwaardere of meer gevarieerde kastontwerpen biedt de serie 40F–150F verstelbare zwenkwielen een breder scala aan capaciteiten en montagemogelijkheden.
Voor fabrikanten die de volgende generatie residentiële batterijopslagsystemen ontwikkelen, CMCL® nivelleerwielen bieden configureerbare hardware-opties voor het integreren van mobiliteit en verstelbare ondersteuning in de kaststructuur vanaf het begin van het ontwerpproces. CMCL® is ISO 9001:2015 gecertificeerd en de casterproducten kunnen zoutsproeitesten ondergaan om de corrosieweerstand te evalueren. Geselecteerde producten zijn ook verkrijgbaar met RoHS-certificering, ter ondersteuning van fabrikanten met verschillende milieu- en compliance-eisen.
Uiteindelijk moet het selecteren van het juiste zwenkwiel gebaseerd zijn op de daadwerkelijke belasting, structuur, gebruiksomgeving en mobiliteitsvereisten van de kast, in plaats van eenvoudigweg het best beoordeelde model te kiezen.
