Kiezenindustriële zwenkwielendoor simpelweg het gewicht van de uitrusting te delen door het aantal wielen, kan dit misleidende resultaten opleveren. Het probleem wordt ernstiger wanneer een machine een last draagt die niet in het midden staat, over oneffen vloeren beweegt, zes of acht zwenkwielen gebruikt of onder herhaalde schokken werkt.
Een basisprincipe voor het selecteren van driewielige lasten is nuttig om een startpunt te bepalen, maar echte apparatuur gedraagt zich zelden als een perfect uitgebalanceerd platform.
Voor technische teams die mobiele machines, karren, werkstations, AGV-platforms of zwaar materieel ontwerpen, is de belangrijkste vraag:
Hoeveel last zal het zwaarst belaste zwenkwiel daadwerkelijk dragen tijdens het gebruik?
Deze gids richt zich op die vraag. In plaats van de basisberekeningen van de zwenkwielbelasting te herhalen, onderzoekt het de excentrische belasting, de verdeling van de belasting over meerdere zwenkwielen, dynamische bewegingen, reductie door omgevingsfactoren en veelvoorkomende selectiefouten.
Voor een eenvoudige, gelijkmatig beladen trolley kan een theoretische berekening van de belasting per zwenkwiel een redelijk uitgangspunt bieden.
Echte apparatuur kan heel anders zijn.
Het zwaartepunt kan zich dichter bij het ene uiteinde van het frame bevinden. Accu's, motoren, pompen, hydraulische componenten of andere zware constructies kunnen aan één zijde worden gemonteerd. Een stijf frame kan extra belasting op bepaalde wielen overbrengen als de vloer oneffen is.
Veelvoorkomende oorzaken van ongelijkmatige belasting van de zwenkwielen zijn:
· Zware componenten geïnstalleerd nabij één uiteinde van het platform
· Accu's of motoren aan één zijde gemonteerd
· Gereedschappen of materialen ongelijkmatig opgeslagen
· Lange uitrustingsframes met een hoog zwaartepunt
· Stijve frames die op oneffen vloeren werken
· Hellingen, drempels, vloervoegen en uitzettingsvoegen
· Plotseling starten, stoppen of draaien
· Trek- of AGV-bediening
· Productie- en montagetoleranties
Dit betekent dat de gemiddelde belasting per zwenkwiel niet noodzakelijkerwijs de daadwerkelijke belasting is die door het zwaarst belaste zwenkwiel wordt gedragen.
Voor veeleisende industriële apparatuur kan dat verschil bepalen of een zwenkwiel betrouwbaar werkt of voortijdig defect raakt aan lagers, wielen, beugels of montage.
Een excentrische belasting treedt op wanneer het zwaartepunt van de apparatuur en de nuttige last ervan niet op één lijn liggen met het geometrische middelpunt van de zwenkwielindeling.
Overweeg een mobiele testbank van 600 kg.
Als de belasting gelijkmatig is verdeeld, kunnen de zwenkwielbelastingen relatief gebalanceerd zijn. Maar stel dat ongeveer 70% van het totale gewicht geconcentreerd is aan de achterkant van het platform, waar twee zwenkwielen zijn geïnstalleerd.
Het achterste paar kan daardoor een veel groter deel van de totale lading dragen.
Een praktische technische berekening kan worden uitgedrukt als:
Vereiste capaciteit per zwaarbelast zwenkwiel =(Totaal brutogewicht × Geschatte excentrische belastingsverhouding ÷ Aantal zwenkwielen aan de zwaarbelaste zijde) × Veiligheidsfactor
Bijvoorbeeld:
· Totaal brutogewicht: 600 kg
· Geschatte achterbelastingsverhouding: 70%
· Achterste zwenkwielen: 2
· Veiligheidsfactor: 1,5
Berekening:
(600 × 0,70 ÷ 2) × 1,5 = 315 kg
In dit vereenvoudigde scenario wordt een caster alleen geselecteerd op basis van:
600 ÷ 4 = 150 kg
zou de belasting van de achterste zwenkwielen aanzienlijk onderschatten.
De exacte belastingsverdeling moet idealiter worden bevestigd aan de hand van de zwaartepuntpositie van de apparatuur, de framegeometrie en de belastingstestgegevens. Het bovenstaande cijfer van 70% is eerder een technisch voorbeeld dan een universele distributieregel.
Waar excentrische belasting vaak voorkomt
Deze kwestie is met name relevant voor:
· Mobiele machineonderstellen
· Batterij- en energieopslagkasten
· Industriële werkstations
· Lastafels
· Gereedschapskarren
· Pomp- en compressorplatforms
· Medische apparatuur
· Materiaaltransportkarren
· AGV-platforms
· Lange industriële frames
Voor apparatuur met een duidelijk verschoven zwaartepunt moet de selectie van zwenkwielen beginnen met de zwaarst belaste zijde, in plaats van met de gemiddelde belasting van alle zwenkwielen.
Het toevoegen van meer zwenkwielen lijkt het laadvermogen te vergroten, omdat het totale gewicht over meer wielen wordt verdeeld.
In de praktijk is de belastingverdeling zelden perfect.
Een platform met zes zwenkwielen plaatst niet noodzakelijkerwijs precies een zesde van zijn gewicht op elk zwenkwiel. Hetzelfde geldt voor platforms met acht zwenkwielen.
Verschillende factoren kunnen een gelijke belasting voorkomen:
· Oneffenheden in de vloer
· Framedoorbuiging
· Hoogteverschillen bij montage van zwenkwielen
· Las- of fabricagetoleranties
· Ongelijke wieldiameter
· Verschillende draairichtingen
· Laadpositie
· Framestijfheid
· Afstand tussen wielbasis en zwenkwielen
Een stijf platform kan zelfs een onevenredige hoeveelheid belasting overbrengen naar minder wielen wanneer een deel van het frame een oneffenheid in de vloer tegenkomt.
Om deze reden maken ingenieurs soms gebruik van een effectieve verdeling van de lasten, in plaats van simpelweg het totale gewicht te delen door het totale aantal zwenkwielen.
Een machine met acht zwenkwielen kan bijvoorbeeld de belasting theoretisch over acht wielen verdelen, maar bij de daadwerkelijke ontwerpberekening kunnen minder effectieve draagpunten worden gebruikt, afhankelijk van het frame en de bedrijfsomstandigheden.
Dit is geen universele formule.
De juiste effectieve deler hangt af van:
· Caster-indeling
· Frameconstructie
· Wielafstand
· Zwaartepunt
· Staat van de vloer
· Montagetoleranties
· Of de apparatuur stilstaat of beweegt
Voor grote industriële platforms kan een fysieke belastingstest of structurele analyse een betrouwbaarder resultaat opleveren dan de veronderstelling dat de belasting perfect is verdeeld.
Een van de meest voorkomende fouten bij het selecteren van zwenkwielen is het vergelijken van het totale gewicht van de apparatuur alleen met het statische draagvermogen van het zwenkwiel.
Een machine kan in stilstand 500 kg wegen, maar ervaart aanzienlijk hogere krachten wanneer deze in beweging komt, plotseling stopt, draait of een obstakel kruist.
Statische belasting
Statische belasting verwijst naar de last die wordt gedragen terwijl de apparatuur stilstaat.
Het is relevant voor:
· Geparkeerde machines
· Opbergkarren
· Stationaire werkstations
· Positionering van apparatuur
· Nivelleringstoepassingen
Dynamische belasting
Dynamische belasting treedt op terwijl de apparatuur beweegt.
De werkelijke belasting kan toenemen door:
· Starten en stoppen
· Draaien
· Vloeropeningen
· Drempels
· Opritten
· Oneffen beton
· Slepen
· Herhaalde impact
· Frequente richtingsveranderingen
Om deze reden moet rekening worden gehouden met het dynamische draagvermogen van het zwenkwiel wanneer de apparatuur routinematig wordt verplaatst.
Een zwenkwiel dat op grond van zijn statische beoordeling voldoende lijkt, biedt mogelijk niet voldoende levensduur bij herhaalde dynamische belasting.
Een praktische technische vraag
In plaats van te vragen:
"Kan dit zwenkwiel de machine vasthouden?"
vragen:
“Kan dit zwenkwiel de machine ondersteunen terwijl deze herhaaldelijk beweegt onder de werkelijke vloer- en bedrijfsomstandigheden?”
Dat onderscheid is vooral van belang voorzware industriële zwenkwielengebruikt op productieapparatuur.
Het draagvermogen van de zwenkwielen mag niet onafhankelijk van de gebruiksomgeving worden beschouwd.
Een gladde binnenvloer en een ruwe fabrieksvloer stellen andere eisen aan wielen, lagers, beugels en bevestigingsmateriaal.
Een praktische technische referentie kan er als volgt uitzien:
| Bedrijfstoestand | Typisch veiligheidsfactorbereik* | Selectieoverweging |
| Glad binnenbeton, af en toe beweging | 1,3–1,5 | Algemene industriële zwenkwiel |

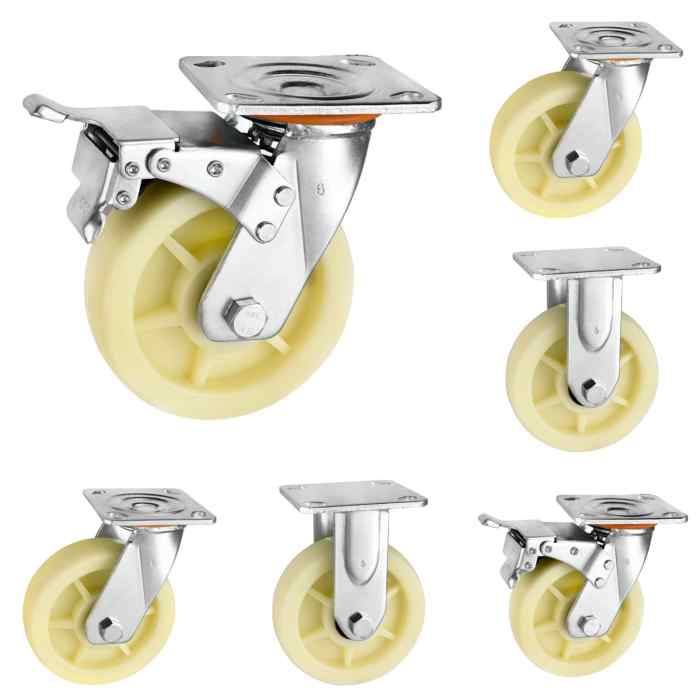

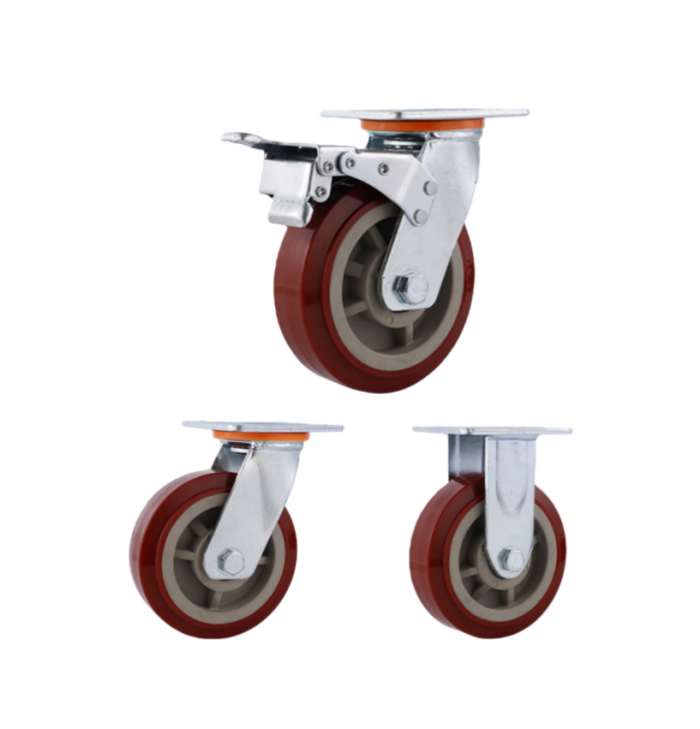

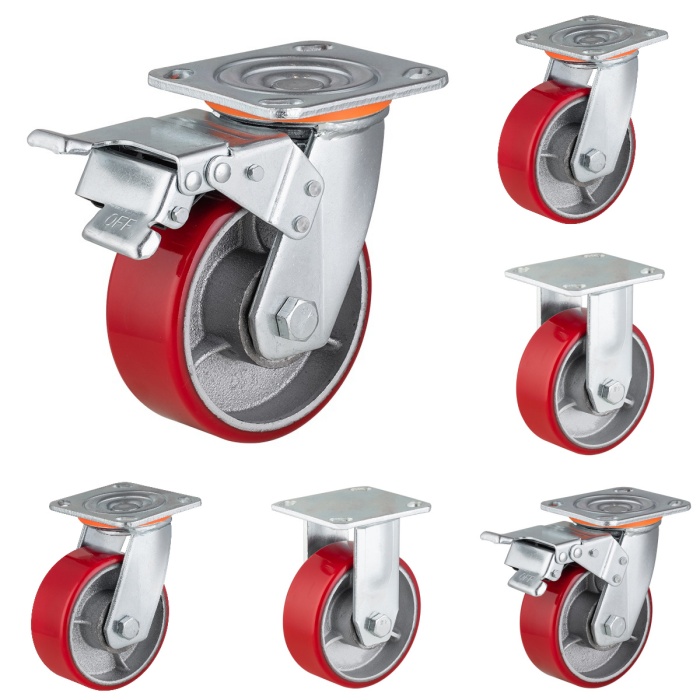

| Standaard fabrieksvloer, frequente beweging | Rond 1,5 | Industrieel zwenkwiel van nylon of PU |
| Ruwe vloeren, hellingen, drempels | 1,5–1,8 | Versterkte zware zwenkwiel |
| Continue zware beweging | 1,8–2,0 | Zware industriële zwenkwiel |
| Omgeving met hoge temperaturen of corrosie | 2,0+ of materiaalreductie | Toepassingsspecifieke zwenkwielconstructie |
Temperatuur en chemische blootstelling
Hoge temperaturen kunnen de prestaties van sommige wielmaterialen en smeermiddelen verminderen.
Corrosieve omgevingen kunnen invloed hebben op:
· Beugels
· Lagers
· Assen
· Bevestigingsmiddelen
· Wielkernen
Bij deze toepassingen kan het verhogen van de numerieke veiligheidsfactor alleen het probleem mogelijk niet oplossen. Ook de materialen en constructie van het zwenkwiel moeten passen bij de omgeving.
Een zwenkwiel met voldoende nominaal draagvermogen kan bijvoorbeeld toch een korte levensduur hebben als het wielmateriaal of de metalen onderdelen ervan niet geschikt zijn voor de bedrijfsomstandigheden.
Geval 1: excentrisch geladen mobiele wagen
Een mobiele kar weegt ongeveer 520 kg en maakt gebruik van vier zwenkwielen.
Het technische team berekent in eerste instantie:
520 ÷ 4 = 130 kg per zwenkwiel
Een zwenkwiel met een draagvermogen van 150 kg lijkt daarom voldoende.
Het grootste deel van de massa van de apparatuur is echter geconcentreerd aan één kant van de wagen. Tijdens bedrijf worden de twee zwenkwielen aan die kant aanzienlijk zwaarder belast.
Na enkele weken laten de zwaarbelaste wielen zien:
· Wielvervorming
· Lagergeluid
· Beugel buigen
· Voortijdige slijtage
De berekening was niet noodzakelijk wiskundig onjuist.
Het probleem was deaanname van een gelijke verdeling van de belasting.
Een betere aanpak is om de belastingsverhouding aan de zwaarbelaste kant te schatten en de zwenkwielen dienovereenkomstig te dimensioneren.
Geval 2: Machineplatform met zes zwenkwielen
Op zes identieke wielen staat een machine van 1.800 kg.
Een eenvoudige berekening geeft:
1.800 ÷ 6 = 300 kg per zwenkwiel
Het machineframe is echter stijf en de fabrieksvloer is niet perfect vlak.
Wanneer de machine beweegt, verdelen meerdere zwenkwielen de last niet gelijkmatig. Het resultaat is een hogere lokale belasting, vooral bij het overschrijden van vloervoegen of drempels.
In deze situatie moet het technische team het volgende overwegen:
· Effectieve draagpunten
· Framestijfheid
· Toleranties voor montage van zwenkwielen
· Dynamische impact
· Wielmateriaal
· Vloeromstandigheden
Het doel is niet simpelweg om meer zwenkwielen te installeren. Het is bedoeld om ervoor te zorgen dat de indeling van de zwenkwielen en het frame ervoor zorgen dat de lading betrouwbaar kan worden vervoerd.
Voordat u de specificaties van een zwenkwiel definitief maakt, moet u de volgende controles uitvoeren.
1. Bevestig het werkelijke brutogewicht
Erbij betrekken:
· Gewicht van de uitrusting
· Maximaal laadvermogen
· Hulpmiddelen
· Batterijen
· Accessoires
· Verbruiksartikelen
· Alle verwijderbare componenten die tijdens bedrijf geïnstalleerd kunnen blijven
Bereken de capaciteit van de zwenkwielen niet op basis van het leeggewicht van de apparatuur als de machine normaal gesproken volledig beladen zal werken.
2. Identificeer het zwaartepunt
Vragen:
· Is de last gecentreerd?
· Bevindt het grootste deel van het gewicht zich aan één kant?
· Is één kant zwaarder?
· Ligt het zwaartepunt hoog?
· Verandert de positie van de lading tijdens gebruik?
Bereken voor excentrische apparatuur de waarschijnlijke belasting op de zwaarst belaste zwenkwielen of zwenkwielgroep.
3. Controleer de indeling van de zwenkwielen
Beoordeling:
· Aantal zwenkwielen
· Afstand tussen de zwenkwielen
· Wielbasis
· Draai- en starre zwenkwielen
· Montagelocaties
· Frameafmetingen
Meer zwenkwielen garanderen niet automatisch een gelijke verdeling van de last.
4. Aparte statische en dynamische vereisten
Als de apparatuur regelmatig beweegt, gebruik dan de dynamische beoordeling als een belangrijke selectieparameter.
Overwegen:
· Rijsnelheid
· Start- en stopfrequentie
· Draaien
· Slepen
· Vloeropeningen
· Opritten
· Drempels
· Impactfrequentie
5. Pas de juiste veiligheidsmarge toe
Selecteer een veiligheidsfactor op basis van de daadwerkelijke werkomgeving in plaats van één getal voor elke toepassing te gebruiken.
6. Stem de zwenkwielconstructie af op de omgeving
Rekening:
· Wielmateriaal
· Lagertype
· Beugelmateriaal
· Corrosiebestendigheid
· Temperatuurbestendigheid
· Chemische blootstelling
· Eisen inzake vloerbescherming
Deze laatste stap is belangrijk omdat het draagvermogen alleen de levensduur niet bepaalt.
Het principe van de keuze van de driewiellast is een nuttig uitgangspunt voor de dimensionering van industriële zwenkwielen, maar vormt niet het einde van de berekening.
Zodra apparatuur zwaarder, langer, mobiel of ongelijkmatig wordt belast, worden verschillende aanvullende factoren belangrijk:
· Excentrische lastverdeling
· Effectieve draagpunten
· Dynamische belasting
· Vloer- en bedrijfsomstandigheden
· Aanpassing van de veiligheidsfactor
· Materiaal van wiel en beugel
· Framestijfheid en montagenauwkeurigheid
Het zwaarst belaste zwenkwiel (niet het gemiddelde zwenkwiel) zou de capaciteitsbeslissing voor veeleisende toepassingen moeten bepalen.
Voor fabrikanten van OEM-apparatuur kan deze toepassingsgerichte aanpak het risico op voortijdige wielslijtage, lagerdefecten, beugelvervorming en onverwachte vervangingskosten verminderen.
CMCL-wielen, een in China gevestigd bedrijfindustriële zwenkwielenfabrikant, werkt samen met fabrikanten van apparatuur aan zwenkwielconfiguraties voor zware mobiele apparatuur, machineplatforms, karren en andere industriële toepassingen. Bij de technische aanpak wordt rekening gehouden met de verdeling van de belasting, de gebruiksomgeving, het wielmateriaal en de montagevereisten, in plaats van uitsluitend te vertrouwen op de nominale capaciteit.
Wanneer u een zwenkwiel voor een nieuwe machine of mobiel platform selecteert, begin dan met het daadwerkelijke lastpad en de bedrijfsomstandigheden. De juiste berekening gaat niet alleen over het vinden van een zwenkwiel dat het gewicht kan dragen; het gaat erom te begrijpen welk zwenkwiel het gewicht draagt, onder welke omstandigheden en voor hoe lang.
