Als professionele fabrikant van industriële zwenkwielen met uitgebreide praktijkervaring heeft CMCL Casters ontdekt dat onjuiste belastingberekeningen een van de belangrijkste oorzaken zijn van zwenkwielgerelateerde storingen. In deze gids wordt de standaardformule voor het berekenen van de belasting van industriële zwenkwielen uitgelegd en de technische logica achter het algemeen aanvaarde principe voor installatie op vier wielen en selectie van de belasting op drie wielen. De methode wordt vaak gebruikt voor magazijnkarren, industriële handlingapparatuur, medische trolleys, geautomatiseerde machines en op maat gemaakte mobiele systemen.
In tegenstelling tot statische stellingsystemen,industriële zwenkwieltoepassingen moeten rekening houden met dynamische belastingen, oneffen vloeren, trillingen en impactkrachten tijdens beweging. Alleen vertrouwen op statische gewichtsberekeningen leidt vaak tot onvoldoende laadvermogen.

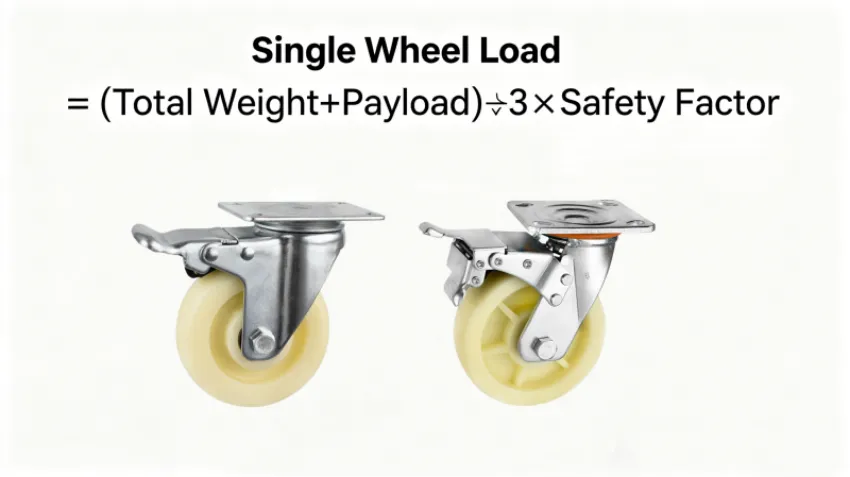

Enkele wielbelasting = (totaal uitrustingsgewicht + maximaal laadgewicht) ÷ 3 × veiligheidsfactor
A. Totaal uitrustingsgewicht: Het eigengewicht van de kar, het rek, de machine of het mobiele materieel.
B. Maximaal laadgewicht: Het maximale gewicht dat de apparatuur mag dragen tijdens bedrijf.
C. Delen door 3 in plaats van 4: Het kernprincipe voor installaties met vier wielen, verderop in dit artikel uitgelegd.
D. Veiligheidsfactor: Normaal gesproken 1,3–1,5 voor standaard industriële omgevingen. Voor ruwe vloeren, frequente bewegingen of toepassingen die gevoelig zijn voor schokken, wordt een veiligheidsfactor van 1,5–2,0 aanbevolen.
Een magazijnwagen weegt80 kg en heeft een maximale belasting van400kg.
Totaal gewicht:
80 kg + 400 kg = 480 kg
Vereiste capaciteit van één wiel:
480 ÷ 3 × 1,3 = 208 kg
Selectieresultaat: Elk zwenkwiel moet een minimaal draagvermogen hebben van208 kg, in plaats van de 120 kg die wordt verkregen door simpelweg het totale gewicht door vier te delen.
Veel gebruikers vragen zich af: als een kar vier zwenkwielen heeft, waarom deelt u dan de lading niet door vier?
Het antwoord komt eerder voort uit feitelijke bedrijfsomstandigheden dan uit theoretische berekeningen.
Of de vloer nu beton, epoxy-gecoat of betegeld is, kleine oneffenheden zijn altijd aanwezig. Door onregelmatigheden in de vloer en structurele toleranties is het uiterst moeilijk voor alle vier de zwenkwielen om de last te allen tijde gelijkmatig te dragen.
In de praktijk vormen de meeste vierwielige karren uiteraard een stabiel driepuntsdraagsysteem, waarbij drie zwenkwielen het grootste deel van de last dragen, terwijl het vierde zwenkwiel weinig of geen gewicht draagt.
Dit is de belangrijkste reden waarom industriële ingenieurs het driewielige lastdragende principe gebruiken.
Wanneer apparatuur overgaat:
A. Uitzettingsvoegen
B. Vloeropeningen
C. Opritten
D. Oneffen oppervlakken
E. Drempels
de lastverdeling verandert onmiddellijk.
Op bepaalde momenten kunnen slechts twee of drie zwenkwielen het grootste deel van de impactkracht absorberen. Deze tijdelijke belastingspieken kunnen de theoretische gemiddelde belasting aanzienlijk overschrijden.
Als de casterselectie gebaseerd is op het gemiddelde van vier wielen, worden storingen door overbelasting veel waarschijnlijker.
Zelfs bij precisieproductie zijn er kleine verschillen in:
A. Locaties van montagegaten
B. Vlakheid van het frame
C. Beugelhoogte
D. Nauwkeurigheid van de installatie
kan een ongelijkmatige verdeling van de last veroorzaken.
Als gevolg hiervan kan het ene zwenkwiel consequent meer gewicht dragen dan de andere.
Het negeren van het driewielige draagprincipe is een van de meest voorkomende oorzaken van defecten aan zwenkwielen.
Op basis van jarenlange projectervaring komen CMCL-ingenieurs regelmatig de volgende problemen tegen:
A. Vervorming van het loopvlak en vlakke plekken
B. Gebogen zwenkwielbeugels
C. Overbelasting van lagers en vroegtijdig falen
D. Verhoogde rolweerstand
E. Slechte manoeuvreerbaarheid
F. Wagen wiebelt tijdens beweging
G. Hogere onderhouds- en vervangingskosten
H. Potentiële veiligheidsrisico's op de werkplek
Deze problemen treden vaak zelfs op als het geselecteerde zwenkwiel lijkt te voldoen aan de theoretische belastingseis.
Het ombouwprincipe op drie wielen is vooral van toepassing op apparatuur met vier zwenkwielen.
Bereken de belasting op basis van de gemiddelde belasting van alle drie de zwenkwielen plus een geschikte veiligheidsfactor. De lastverdeling is over het algemeen evenwichtiger.
Gebruik de industriestandaard berekeningsmethode voor de driewielige belasting.
Voor zware apparatuur met zes of acht zwenkwielen berekenen ingenieurs doorgaans op basis van ongeveer 70-80% van de theoretische gemiddelde belastingsverdeling, terwijl ze voldoende dynamische belastingsreserve behouden.
Hetzelfde technische principe is van toepassing op gespecialiseerde zwenkwieloplossingen. Of u nu kiest voor hogetemperatuurwielen voor ovens, bakapparatuur en warmtebehandelingsmachines, of antistatische zwenkwielen voor de elektronicaproductie, cleanrooms en halfgeleiderfaciliteiten, het draagvermogen moet altijd worden berekend op basis van het driewielige draagprincipe, terwijl er voldoende veiligheidsmarge voor dynamische bedrijfsomstandigheden behouden blijft.
Belastingberekening is de basis van de juiste selectie van zwenkwielen en bepaalt vaak de totale levensduur van de apparatuur. Gebaseerd op uitgebreide ervaring met het bedienen van klanten in de logistieke, productie-, medische, voedselverwerkings- en elektronica-industrie. Het kiezen van een zwenkwiel dat alleen aan de berekende belasting voldoet, resulteert vaak in een kortere levensduur. Hoge temperatuur zwenkwielen die worden gebruikt in industriële ovens en sterilisatieapparatuur moeten bestand zijn tegen hoge temperaturen en tegelijkertijd hun draagvermogen behouden. Antistatische zwenkwielen die in ESD-gevoelige omgevingen worden gebruikt, moeten een betrouwbare bescherming tegen elektrostatische ontladingen combineren met voldoende draagvermogen. Roestvaststalen zwenkwielen kunnen nodig zijn in corrosieve omgevingen of schoonmaakomgevingen. Het selecteren van het juiste wielmateriaal en het juiste beugelontwerp is net zo belangrijk. Voor op maat gemaakte trolleys, industriële machines en zwaar mobiel materieel worden professionele belastingsberekeningen sterk aanbevolen.
CMCLCasters is gespecialiseerd in industriële mobiliteitsoplossingen voor veeleisende werkomgevingen. Van zwaar uitgevoerde zwenkwielen en roestvrijstalen zwenkwielen tot zwenkwielen voor hoge temperaturen en antistatische zwenkwielen, CMCL biedt zowel standaard als op maat gemaakte zwenkwieloplossingen die zijn ontworpen om te voldoen aan specifieke belastingsvereisten, omgevingsomstandigheden en industrienormen. Door nauwkeurige belastingberekeningen te combineren met toepassingsgerichte technische ondersteuning, helpt CMCL klanten de veiligheid van apparatuur, operationele efficiëntie en betrouwbaarheid op de lange termijn te maximaliseren.
